2. Вертикальная разметка



Вертикальная разметка в виде сочетания черных и белых полос на дорожных сооружениях и элементах оборудования дорог показывает их габариты и служит средством зрительного ориентирования.



Описание: Mac HD:Users:Alex:Desktop:vertical_r_01.gif



Описание: D:\Безимени-1.jpg

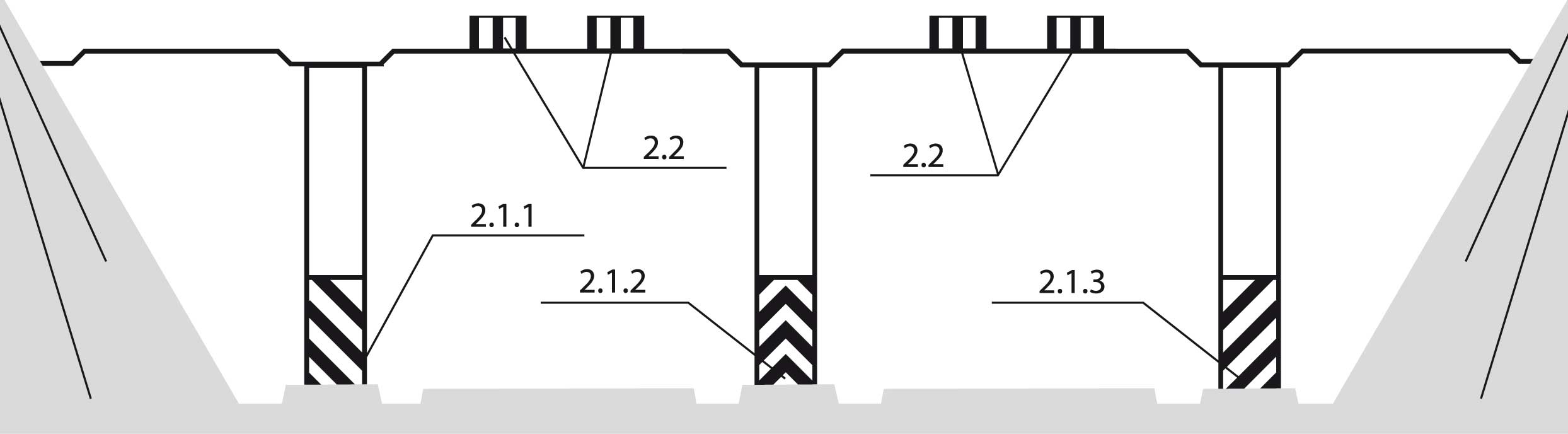

2.1.1–2.1.3 — обозначают элементы дорожных сооружений (опор мостов, путепроводов, торцовых частей парапетов и т. п.), когда эти элементы представляют опасность для движущихся транспортных средств;



2.2 — обозначает нижний край пролетного строения тоннелей, мостов и путепроводов;



Описание: D:\Безимени-1.jpg







2.3 — обозначает круглые тумбы, установленные на разделительных полосах или островках безопасности;



2.4 — обозначает направляющие столбики, надолбы, опоры ограждений и т.п.;



2.5 — обозначает боковые поверхности ограждений дорог на закруглениях малого радиуса, крутых спусках, других опасных участках;



2.6 — обозначает боковые поверхности ограждений дорог на других участках;



2.7 — обозначает бордюры на опасных участках и возвышающиеся островки безопасности.
