1. Горизонтальная разметка



Горизонтальная разметка (линии, стрелы, надписи и другие обозначения на проезжей части) устанавливает определенные режимы и порядок движения либо содержит иную информацию для участников дорожного движения.



Горизонтальная разметка может быть постоянной или временной. Постоянная разметка имеет белый цвет, кроме линий 1.4, 1.10, 1.17 и 1.26 желтого цвета, временная — оранжевый цвет.





1.1 <*> — разделяет транспортные потоки противоположных направлений и обозначает границы полос движения в опасных местах на дорогах; обозначает границы проезжей части, на которые въезд запрещен; обозначает границы стояночных мест транспортных средств;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im08.jpg

--------------------------------

<*> Нумерация разметки соответствует ГОСТу Р 51256-2011.





1.2 — обозначает край проезжей части;






Линию 1.2 допускается пересекать для остановки транспортного средства на обочине и при выезде с нее в местах, где разрешена остановка или стоянка.





1.3разделяет транспортные потоки противоположных направлений на дорогах с четырьмя и более полосами для движения в обоих направлениях, с двумя или тремя полосами - при ширине полос более 3,75 м;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im10.jpg





1.4 (цвет желтый)— обозначает места, где запрещена остановка транспортных средств;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im99.jpg





1.5 — разделяет транспортные потоки противоположных направлений на дорогах, имеющих две или три полосы; обозначает границы полос движения при наличии двух и более полос, предназначенных для движения в одном направлении;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im21.jpg





1.6 — предупреждает о приближении к разметке 1.1 или 1.11, которая разделяет транспортные потоки противоположных или попутных направлений;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im22.jpg





1.7 — обозначает полосы движения в пределах перекрестка;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im23.jpg





1.8 — обозначает границу между полосой разгона или торможения и основной полосой проезжей части;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im24.jpg





1.9 — обозначает границы полос движения, на которых осуществляется реверсивное регулирование; разделяет транспортные потоки противоположных направлений (при выключенных реверсивных светофорах) на дорогах, где осуществляется реверсивное регулирование;

Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im39.jpg





1.10 (цвет желтый) —  обозначает места, где запрещена стоянка транспортных средств;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im100.jpg





1.11разделяет транспортные потоки противоположных или попутных направлений на участках дорог, где перестроение разрешено только из одной полосы; обозначает места, где необходимо разрешить движение только со стороны прерывистой линии (в местах разворота, въезда и выезда с прилегающей территории);

Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im31.jpg





1.12 — указывает место, где водитель должен остановиться при наличии знака 2.5 2 или при запрещающем сигнале светофора (регулировщика);



r_1





1.13 — указывает место, где водитель должен при необходимости остановиться, уступая дорогу транспортным средствам, движущимся по пересекаемой дороге;

Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im54.jpg





1.14.1, 1.14.2  — обозначает пешеходный переход; стрелы разметки 1.14.2 указывают направление движения пешеходов;

Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im55.jpg       Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im56.jpg





1.15 — обозначает место, где велосипедная дорожка пересекает проезжую часть;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im57.jpg





1.16.1  — обозначает островки, разделяющие транспортные потоки противоположных направлений, места для стоянки транспортных средств (парковки) и велосипедные полосы;

r_1





1.16.2 — обозначает островки, разделяющие транспортные потоки одного направления;



r_1





1.16.3 — обозначает островки в местах слияния транспортных потоков;



r_1





1.17 (цвет желтый) — обозначает места остановок маршрутных транспортных средств и стоянки такси;



r_1

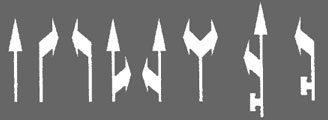

1.18 указывает разрешенные на перекрестке направления движения по полосам. Разметка с изображением тупика наносится для указания того, что поворот на ближайшую проезжую часть запрещен; разметка, разрешающая поворот налево из крайней левой полосы, разрешает и разворот;

Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im73.jpg





1.19 — предупреждает о приближении к сужению проезжей части (участку, где уменьшается количество полос движения в данном направлении) или к линиям разметки 1.1 или 1.11, разделяющим транспортные потоки противоположных направлений;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im79.jpg





1.20 — предупреждает о приближении к разметке 1.13;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im47.jpg





1.21 — предупреждает о приближении к разметке 1.12, когда она применяется в сочетании со знаком 2.52;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im84.jpg





1.22 — указывает номер дороги;



r_1





1.23.1 — обозначает специальную полосу для маршрутных транспортных средств;



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im86.jpg





1.23.2обозначение пешеходной дорожки или пешеходной части дорожки, предназначенной для совместного движения пешеходов и велосипедов;

Описание: http://velopiter.spb.ru/club/pdd2013i_html_m24c100ce.png





1.23.3обозначение велосипедной дорожки (части дорожки) или полосы;

Описание: http://velopiter.spb.ru/club/pdd2013i_html_56fcb4b1.png





1.24.1дублирование предупреждающих дорожных знаков;





1.24.2дублирование запрещающих дорожных знаков;







1.24.3дублирование дорожного знака "Инвалиды";







1.24.4дублирование дорожного знака "Фотовидеофиксация" и (или) обозначение участков дороги, на которых может осуществляться фотовидеофиксация; разметка 1.24.4 может применяться самостоятельно;







1.24.5дублирование таблички 8.4.3.1; разметка 1.24.5 может применяться самостоятельно;







1.24.6 дублирование дорожного знака 5.33.1 "Велосипедная зона";







1.24.7 дублирование дорожного знака 8.9.2 "Стоянка только транспортных средств дипломатического корпуса";







1.25обозначение искусственных неровностей по ГОСТу Р 52605-2006.



Описание: http://xn--80aaagl8ahknbd5b5e.xn--p1ai/images/stories/theme_4/tema04.01/tema04.01_im58.jpg





1.26(цвет - желтый) - обозначает участок перекрестка, на который запрещается выезжать, если впереди по пути следования образовался затор, который вынудит водителя остановиться, создав препятствие для движения транспортных средств в поперечном направлении, за исключением поворота направо или налево в случаях, установленных настоящими Правилами. Разметка может применяться самостоятельно либо совместно с дорожным знаком 1.35.







Линии 1.1, 1.2 и 1.3 пересекать запрещается.



Линию 1.2 допускается пересекать для остановки транспортного средства на обочине и при выезде с нее в местах, где разрешена остановка или стоянка.



Линии 1.5 - 1.8 пересекать разрешается с любой стороны.



Линию 1.9 при отсутствии реверсивных светофоров или когда они отключены разрешается пересекать, если она расположена справа от водителя; при включенных реверсивных светофорах - с любой стороны, если она разделяет полосы, по которым движение разрешено в одном направлении. При отключении реверсивных светофоров водитель должен немедленно перестроиться вправо за линию разметки 1.9.



Линию 1.9, разделяющую транспортные потоки противоположных направлений, при выключенных реверсивных светофорах пересекать запрещается.



Линию 1.11 разрешается пересекать со стороны прерывистой линии, а также и со стороны сплошной линии, но только при завершении обгона или объезда.



В случаях если значения дорожных знаков, в том числе временных, и линий горизонтальной разметки противоречат друг другу либо разметка недостаточно различима, водители должны руководствоваться дорожными знаками. В случаях если линии временной разметки и линии постоянной разметки противоречат друг другу, водители должны руководствоваться линиями временной разметки.
